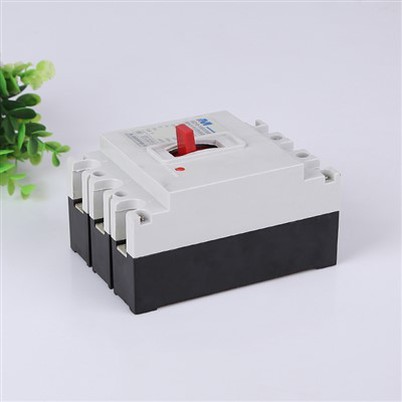

مولڈ کیس سرکٹ بریکر کے اہم پیرامیٹرز

(1) ریٹیڈ وولٹیج: سرکٹ بریکر نیم پلیٹ پر ریٹیڈ وولٹیج سے مراد سرکٹ بریکر کے مرکزی رابطوں کے ریٹیڈ وولٹیج ہے، جو کہ وولٹیج کی قدر ہے جو رابطہ کار رابطوں کے طویل مدتی معمول کے آپریشن کو یقینی بناتی ہے۔

(2) ریٹیڈ کرنٹ: کونٹیکٹر نیم پلیٹ پر ریٹیڈ کرنٹ سے مراد سرکٹ بریکر کے اہم رابطوں کی ریٹیڈ کرنٹ ہے، جو کہ موجودہ قدر ہے جو کنیکٹر کے رابطوں کے طویل مدتی معمول کے آپریشن کو یقینی بناتی ہے۔

(3) ٹرپنگ کرنٹ: ٹرپنگ کرنٹ موجودہ سیٹنگ ویلیو ہے جس کی وجہ سے اوور کرنٹ ٹرپ یونٹ کام کرتا ہے۔ جب سرکٹ شارٹ-سرکٹ ہو یا بوجھ شدید طور پر اوورلوڈ ہو، اور لوڈ کرنٹ ٹرپنگ کرنٹ سے زیادہ ہو، تو سرکٹ بریکر کے اہم رابطے منقطع ہو جائیں گے۔

(4) اوورلوڈ پروٹیکشن کرنٹ-ٹائم کرنٹ: اوورلوڈ پروٹیکشن کرنٹ-ٹائم کرنٹ ایک الٹا ٹائم کرنٹ کرنٹ ہے۔ اوورلوڈ کرنٹ جتنا بڑا ہوگا، تھرمل ٹرپ یونٹ کا آپریٹنگ وقت اتنا ہی کم ہوگا۔

(5) انڈر وولٹیج ٹرپ یونٹ کوائل کا ریٹیڈ وولٹیج: انڈر وولٹیج ٹرپ یونٹ کوائل کا ریٹیڈ وولٹیج لائن کے ریٹیڈ وولٹیج کے برابر ہونا چاہیے۔

(6) شنٹ ٹرپ یونٹ کوائل کا ریٹیڈ وولٹیج: شنٹ ٹرپ یونٹ کوائل کا ریٹیڈ وولٹیج کنٹرول پاور سپلائی وولٹیج کے برابر ہونا چاہیے۔

(7) ریٹیڈ الٹیمیٹ شارٹ-سرکٹ بریکنگ کیپیسٹی Icu
سرکٹ بریکر کی توڑنے کی صلاحیت کے دو اشارے ہیں: ریٹیڈ الٹیمیٹ شارٹ-سرکٹ توڑنے کی صلاحیت Icu اور ریٹیڈ آپریشنل شارٹ-سرکٹ توڑنے کی صلاحیت Ics۔

درجہ بند حتمی مختصر-سرکٹ توڑنے کی صلاحیت Icu سرکٹ بریکر کی توڑنے کی صلاحیت کا محدود پیرامیٹر ہے۔ کئی شارٹ-سرکٹ فالٹس کو توڑنے کے بعد، سرکٹ بریکر کی ٹوٹنے کی صلاحیت کم ہو جائے گی۔

ریٹیڈ آپریشنل شارٹ-سرکٹ توڑنے کی صلاحیت Ics سرکٹ بریکر کا بریکنگ انڈیکیٹر ہے، مطلب یہ ہے کہ کئی شارٹ-سرکٹ فالٹس کو توڑنے کے بعد بھی یہ نارمل آپریشن کی ضمانت دے سکتا ہے۔

مولڈ کیس سرکٹ بریکرز کے لیے، Ics کو اہل سمجھا جاتا ہے جب تک کہ یہ Icu کے 25% سے زیادہ ہو۔ مارکیٹ میں زیادہ تر سرکٹ بریکرز میں 50% اور 75% کے درمیان Ics ہوتے ہیں۔

(8) موجودہ-توڑنے کی صلاحیت کو محدود کرنا
کرنٹ-توڑنے کی صلاحیت کو محدود کرنے سے مراد سرکٹ بریکر کی شارٹ سرکٹ ہونے پر فالٹ کرنٹ کو محدود کرنے کی صلاحیت ہے۔ جب شارٹ سرکٹ ہوتا ہے، تو سرکٹ بریکر کے رابطے تیزی سے کھلتے ہیں، جس سے برقی قوس پیدا ہوتا ہے۔ یہ سرکٹ کے ساتھ سیریز میں تیزی سے بڑھتی ہوئی آرک مزاحمت کو متعارف کرانے کے مترادف ہے، اس طرح فالٹ کرنٹ میں اضافے کو محدود کرتا ہے۔ یہ سرکٹ بریکر اور برقی آلات پر شارٹ-سرکٹ کرنٹ کے برقی مقناطیسی، الیکٹرو ڈائنامک اور تھرمل اثرات کے منفی اثرات کو کم کرتا ہے، جس سے سرکٹ بریکر کی سروس لائف بڑھ جاتی ہے۔ سرکٹ بریکر کا بریکنگ ٹائم جتنا کم ہوگا، موجودہ محدود اثر اتنا ہی بہتر ہوگا، اور Ics Icu کے اتنا ہی قریب ہوگا۔

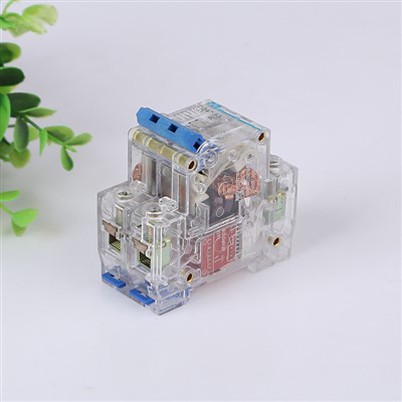

⑼ چھوٹے سرکٹ بریکرز کی ٹرپنگ خصوصیات

سرکٹ بریکرز کی ٹرپنگ خصوصیات کو کئی اقسام میں تقسیم کیا گیا ہے، جیسے کہ A، B، C، D، اور K، اور ان کے متعلقہ معنی درج ذیل ہیں: A-قسم کی ٹرپنگ خصوصیات: ٹرپنگ کرنٹ (2~3)In ہے، جو سیمی کنڈکٹر الیکٹرانک سرکٹس کی حفاظت کے لیے موزوں ہے، چھوٹے پاور ٹرانسفارمرز کے ساتھ سرکٹس کی پیمائش کرنے یا چھوٹے پاور ٹرانسفارمرز کے ساتھ{3}،{3} دھارے B-قسم کی ٹرپنگ خصوصیات: ٹرپنگ کرنٹ (3~5)In ہے، جو رہائشی بجلی کی تقسیم کے نظام، گھریلو آلات کے تحفظ اور ذاتی حفاظت کے تحفظ کے لیے موزوں ہے۔ C-ٹائپ ٹرپنگ کی خصوصیات: ٹرپنگ کرنٹ (5~10)In ہے، جو پاور ڈسٹری بیوشن لائنوں اور لائٹنگ سرکٹس اور ہائی کنکشن کرنٹ والے موٹر سرکٹس کی حفاظت کے لیے موزوں ہے۔ ڈ K-ٹائپ ٹرپنگ کی خصوصیات: اس میں تھرمل ٹرپنگ کرنٹ سے 1.2 گنا اور مقناطیسی ٹرپنگ رینج 8~14 گنا ہے، جو موٹر سرکٹ کے آلات کی حفاظت کے لیے موزوں ہے اور کرنٹ کو دبانے کے لیے زیادہ مزاحمت رکھتی ہے [3]۔
